텅스텐 카바이드 코팅은 초음속 화염 분무에 의해 준비되었습니다

텅스텐 카바이드 코팅은 초음속 화염 분무에 의해 준비되었습니다

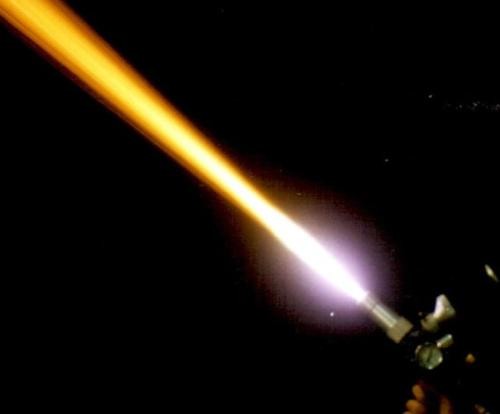

초음속 화염 분무, 고속 산소 연료 용사, HVOF는) 보통 불꽃을 기초로 하여 1980 Ｓ 초기에 용사가 일종의 새로운 열 분무 기술을 개발했다는 것 입니다.

그것은 수소, 아세틸렌, 프로필렌, 등유와 다른 연료와 USES 산소를 연료 증폭기로 이용합니다.

그것은 2100m/s 넘게의 속도와 초음속 연소 불꽃을 발생시키면서 연소실 또는 특수노즐을 진하게 인화합니다.

동시에, 파우더는 용융되거나 반용해 입자를 생산하기 위해 불꽃으로 보내집니다.

초음속 프레임 분사는 높은 플레임 속도, 저온, 높은 부착 강도, 고밀도, 높은 견고성, 낮은 공극성과 낮은 산화물 콘탠츠라는 유리한 입장에 있습니다.

넓게 현대 열 분무 기술의 발전 방향을 대표하면서, 기술은 항공, 야금학, 스피닝 머신, 자동차, 경편궤도와 다른 분야에서 사용되었습니다.

초음속 프레임 분사 기술은 경제적 혜택과 더불어 주목할 만한 사회적 편익을 가져옵니다.

시장 예상치에 따르면, 초음속 화염 분무 기술은 2015년의 열 분무 산업에서 시장 25%를 가지고 있을 것입니다.

이 기술은 상대적으로 낮은 플레임 온도 (2600 ~ 3000 C)를 가지고 있습니다, 높은 불길 유동 속도와 스프레이 공정이 효과적으로 텅스텐 카바이드의 분해를 제지하고 감소시킬 수 있고, 획득되는 것으로 코팅하고 내마모성 성능이 획득되는 것으로 좋은, 텅스텐 카바이드 코팅 물질인 텅스텐 카바이드 물질의 용사에 특히 적합하 매우 좋제공할 수 있는 텅스텐 카바이드 단계의 내마모성 특성 그래서 과정을 보존합니다 마모 방지와 부식 저항성.

초음속 화염 분무에 의한 45# 강 표면 위의 텅스텐-카바이드 코팅을 준비는 central south 대학교에 의해 최근에 보고되었습니다.

WC10Co4Cr의 구성에 따르면, 그들은 WC, Co, Cr와 다른 원료와 원료로 준비합니다.

원료는 볼 연마, 분무 과립화와 진공소결을 섞음으로써 준비되었습니다,

그리고 그리고 나서 분말 입자 크기는 압도적 화면, 분류와 뱃치에 의해 제어되었습니다.시험을 받은 후, 획득 분말이 높은 구형 도를 가진다고, 좋은 유동 (~ 13s /50g)와 비슷한 밀도 (4.8~ 5.0g /cm3)와 단일 분말은 이완 구조를 보여줍니다.

둘다 분말 단계는 WC고 Co 단계입니다.

코팅 샘플의 기판 물질은 45# 철강입니다.

기판의 표면은 분사하기 전에 50~70 눈 wa숫돌 입자 샌드 블라스팅으로 치료됩니다,

그리고 그리고 나서 샘플의 표면은 압축된 공기에 의해 세척됩니다.텅스텐 카바이드 코팅은 프렉스 JP8000 초음속 화염 건이 기계 팔에 의해 고쳐진 채로 준비되었습니다.

코팅의 두께가 300 마이크론이고, 용착율은 55.15% 이고 구멍은 0.32% 라는 것을 코팅을 판단하는 테스트는 보여줍니다.

코팅 단계는 주로 또한 W2C 단계를 포함하는 WC 단계로 구성됩니다,

비정질상 또는 나노 수정체 단계와 어떤 Ｗ 또는 WC는 (Co6W6C와 Co3W3C)를 단계적으로 시행하지 않습니다,

그것이 입자가 아주 단시간동안 불꽃 흐름에 머무르고 파우더가 어느 정도까지 탈탄소화하는 것을 나타냅니다.

실험에, 산소와 등유 흐름은 변하지 않은 세트였습니다 즉, 분사할 때 플레임 온도가 일관되어 제어되었습니다.

결합된 채 스프레이 건과 효율적 냉각 시스템의 신형과 함께, 탈탄의 학위는 감소됩니다.

코팅의 낮은 탈탄 도 동안 주된 이유는 다음과 같습니다 :

(1) 파우더의 어떤 중요한 단계가 없습니다 ;

(2) 산소 플로우와 등유 흐름의 디자인은 상대적으로 낮은 플레임 온도를 획득하는 것에게 도움이 됩니다.

도료의 미세경도가 거의 1300HV에 도달했고 크기 마모량이 상대적으로 작았다는 것을 견고성, 마찰로 마모와 염수분무 부식 저항성을 판단하는 시험은 보여주었습니다.

360시간 동안 중성염 안개의 부식성 환경 하에, 코팅은 여전히 매끄러운 채로 남아 있고 금속성 러스터를 가지고 있습니다,

그리고 도료가 강한 부식 저항성을 가지고 있는 것을 나타내면서, 어떤 부식도 발생하지 않습니다.

Cr가 쉽게 도포 면 위의 매우 가는 Cr2O3 세라믹층을 형성할 수 있는 것처럼, 도료의 부식 저항성은 향상됩니다

WC-코 시리즈, WC-코-크레 시리즈, 텅스텐 카바이드 시리즈, 금속 탄화물 시리즈와 PTA 시리즈 기타 등등은 주조우 장우 보다 경화 페이싱 재료 주식회사의 제조에 의해 공급되었습니다
